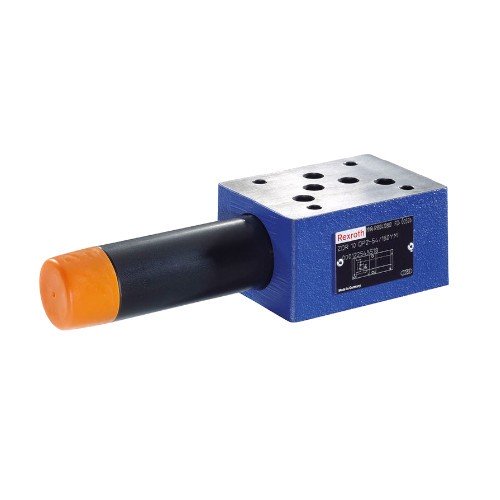

Клапан Bosch Rexroth серии ZDR 10_copy_03072020

<div>
</div>
<ul>
    <li>
    <div>
        Редукционные клапаны типа ZDR10D .. - это трехходовые редукционные клапаны прямого действия с сэндвич-тарелками с функцией снижения давления на вторичной стороне. <br>
    </div>
    </li>
    <li>
    <div>
        Используется для снижения давления в системе. <br>
    </div>
    </li>
    <li>
    <div>
        Снижение давления в основном состоит из корпуса (1), управляющей катушки (2), одной или двух пружин сжатия (3) и регулировочного элемента (4), а также с дополнительным обратным клапаном.
    </div>
    </li>
    <li>
    <div>
         В статическом состоянии клапан обычно открыт, жидкость может свободно течь из порта P2 в порт P1 (версия «DP») или из порта A1 в порт A2 (версия «DA»). <br>
    </div>
    </li>
    <li>
    <div>
        Давление в канале P1 действует в области золотника (6) через линию управления (5) и уравновешивается значением настройки пружины сжатия. <br>
    </div>
    </li>
    <li>
    <div>
        Когда давление в канале P1 превышает значение настройки пружины (3), управляющая катушка (2) перемещается дальше в направлении пружины сжатия (3), открывающаяся апертура в канале P уменьшается до тех пор, пока жидкость в канале P1 не вернется в бак через контрольную площадку (7) для предотвращения дальнейшего повышения давления. <br>
    </div>
    </li>
    <li>
    <div>
        Утечка масла в камере пружины (8) всегда сливается в бак через отверстие Т.
    </div>
    </li>
    <li>
    В варианте «DA» опционально может быть установлен обратный клапан для свободного потока из портов A2 в порты A1.</li>
    <li>
    Соединение манометра (9) позволяет контролировать вторичное давление.</li>
</ul>
<div>
    <img src="/upload/doc/Rexroth%20valve/ZDR10.png" width="690" height="253"><br>
